Richelieu au 1/100 version 1945

Message par papi45 le Mer 15 Nov - 8:31


voici quelques photos de ma construction





toute la superstructure est faite avec de la carte plastique de différentes épaisseurs ( merci Conrad ) et des tubes de médicaments de différents diamètres,clous,cure-dent,câble électrique,c'est le système D







Pour les affûts des tourelles il s'agit de tuyau pvc de 100 mm
je m'y remettrais quand j'aurais modifier le garage.
c'est la galère quand tu déménage
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Mer 15 Nov - 8:36


voici quelques photos de ma construction











toute la superstructure est faite avec de la carte plastique de différentes épaisseurs ( merci Conrad ) et des tubes de médicaments de différents diamètres,clous,cure-dent,câble électrique,c'est le système D







Pour les affûts des tourelles il s'agit de tuyau pvc de 100 mm
je m'y remettrais quand j'aurais modifier le garage.
c'est la galère quand tu déménage
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:20

Bonsoir a tous

En préparant mon matériel pour emmener pendant mes vacances et ainsi me permettre de continuer mon Rich,je ne me souvenais plus que j'avais commencer ça.
Alors place aux photos

les télémêtres du chateau avant




la tourelle côté chateau


la baignoire des affûts




Le prototype d'une tourelle triple


J'ai le proto pour les tourelles de 380

voilà

Pour Serge merci de m'avoir remotiver

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:22

Bonjours Serge

Voici les photos d'une seule tourelle,la seconde n'est pas construite mais ce sera la même.
Je me suis baser sur les tiennes d'après tes photos ( tu ne m'en veut pas j'espère ? ) :triste: :triste:











Dit ce que tu en pense.
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:23

Bonsoir a tous

Une petite avancée sur une des tourelles de 380

C'est long,très long même mais le résultat est là ( environ 5h pour la faire )

Place aux photos

celle-ci c'est celledu côté chateau


et celle-là,côté brise lame




Posé sur sa tourelle


Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:24

Bonjour a tous

Comme j'ai un peut de temps avant de partir au boulot,hé oui les vacances c'est pour samedi soir
J'ai avancer sur mes tourelles .Maintenant je n'attend que les canons de Serge ( lol! lol! j'ai le temps mon ami ) oui je sais :tu:

J'ai modifier les supports pour pouvoir accueillir les servos d'élévation des canons.
Alors place aux photos













Voilà les amis
La suite au prochain épisode

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:24

Bonjour a tous

Encore une petite avancée.

J'ai fabriquer le dessous des tourelles
Place aux photos







c'est long a faire car il faut prendre les mesures,couper,poncer,reprendre les mesures afin que tout colle parfaitement.
L'arrière est emboité dans le support et le tout sera coller a la fin

Voila pour le moment

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:25

Bonsoir

Ayant emmener de quoi m'occuper pendant mes vacances,voici des photos des avancées au niveau des tourelles de 380.
Le plus dur à été la mise en forme des télépointeurs des tourelles
Voici les photos





Fabrication des 2 baignoires ( environ 1h par baignoire )




Le dessous


Les organes ( verrues ) au dessus des tourelles.
1h environ pour en fabriquer un


Et enfin une vue générale des tourelles ,le tout monté a blanc
Première tourelle




Seconde tourelle




Voilà pour le moment
J'ai encore une verrue a faire sur une tourelle entre les 2 baignoires.
Ensuite je laisserais les tourelles de côté pour m'attaquer a ce que je redoute le plus " la CHEMINEE ".en espérant ne pas trop galérer.

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:26

Bonjour Serge

Les photos sont là














Faite en plasticard
J'ai encore a faire l'arrondi sous le corps de cheminée,mais ça avance

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:26

Bonsoir a tous

Encore une petite avancée sur la cheminée

Alors photos

L'arrondi a l'arrière de la cheminée est réaliser avec du mastic de finition voiture,les tubes sont en gaine électrique de 2mm et 4mm de diamètre





Les baignoires latérales sont faite en plasticard,le reste provient de tube de médicaments au bon diamètre et le bourrelet c'est un joint de robinet mis lui aussi au bon diamètre


Voilà pour le moment

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:27

Bonsoir a tous

La cheminée avance a grand pas

Place aux photos

L'avancée d'hier






la je me suis occuper de refaire l'antenne du chateau avant


la un côté fait
le quadrillage dans les fenetres sont du moustiquaire



L'avancée d'aujourd'hui
Les tuyaux sont en laiton et leurs fixation sont en fil électrique mono brun









J'espère que les photos sont droites sinon tant pis pour le torticolis :mon dieu: hein papilolo :ri1:

Je crois que le plus dur reste a faire sur la cheminée,au moins déja les aérations au dessus et dessous de la cheminée

Voilà pour le moment

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:28

Bonsoir

Encore une petite avancée.
La pose des canons que ma aimablement envoyer Serge,

Merci encore Serge

place aux photos




Et petite avancée sur la cheminée




Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:28

Bonjour a tous

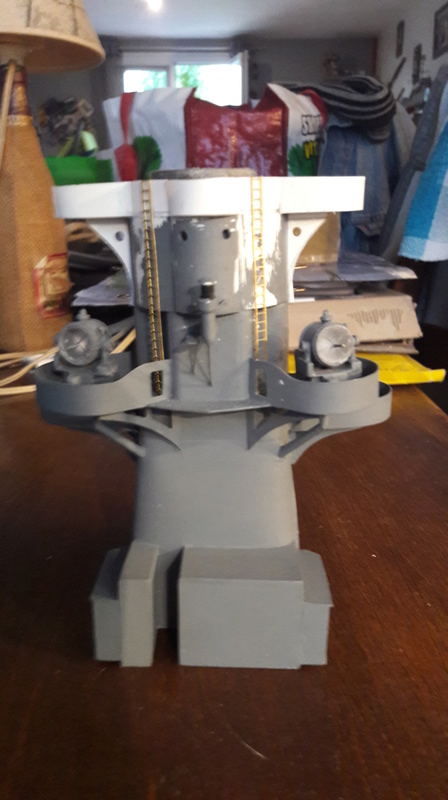

Encore une petite avancée sur la cheminée
Sur les photos d'époque je me suis aperçu qu'il y avait une passerelle sur le côté et que je n'ai pas vu sur la maquette donc au boulot pour la créer ( voilà c'est fait )
Les deux haubans sont en fil rigide téléphonique et le téton est une vis couper et le chapeau est en styrène avec une goutte ( grosse ) de cyano







les deux sorties faites avec du fil a grillage et des chevilles de meubles modifiées et taillées



Les cables électriques sont pour l'alimentation des deux projecteurs


La suite bientôt

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:29

Bonsoir a tous

Comme aujourd'hui j'étais de repos je me suis atteler à la construction du télémêtre de la cheminée ( encore une galère de plus ) mais le plaisir est de le voir terminer.il ne reste plus qu'a faire la mature.
J'ai aussi commencer le chapeau de cheminée,rajouter les échelles , modifier le passage des câbles électriques des projos.

Entre temps ,mon AMI "SERGE" m'a envoyer les volets de 152 mm qui sont vraiment top niveau ( je confirme c'est un vrai pro ) , je n'aurais jamais su m'attaquer à ça , plus pas mal de choses. Hé oui Noël avant l'heure.

Place aux photos









[/url


















Voilà pour ce soir
En éspérant que les photos seront a l'endroit ( désoler papilolo si ça n'est pas le cas :mon dieu: :mon dieu: :mon dieu: :mon dieu: )

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:30

Bonsoir a tous

Malgré que je sois en week-end jusqu'à Mardi et de surcroit en Vendée sous un beau soleil :mon dieu: :mon dieu: :mon dieu:
J'en ai profiter pour m'emmener du boulot et avancer sur mon bébé
Alors place aux photos

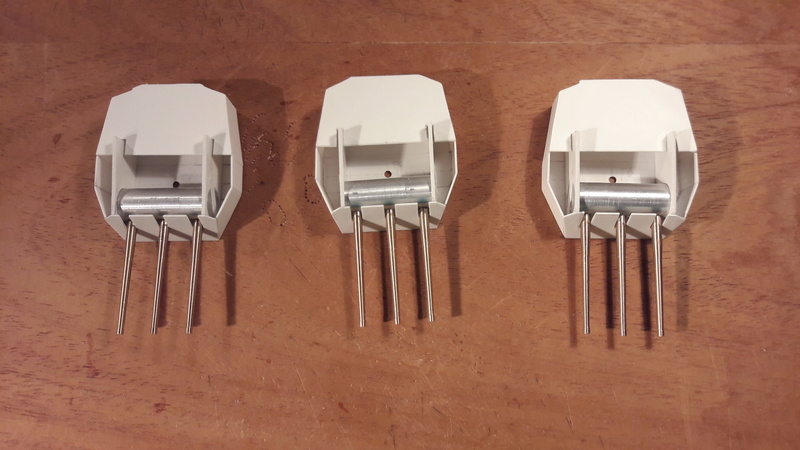

Tout d'abord la préparation des tourelles de 152mm.les 3 sont prête a être monter,cela ma pris une bonne partie de la matinée pour tout ça car il y a énormément de pièces.



Cet après-midi je me suis attaquer aux 6 tourelles de 100mm et petite avancée







J'ai commencer aussi la plateforme qui va reçevoir les 2 tourelles de 100mm et là je galére ( rien n'est droit ) et je n'ai pas de papier calque avec moi cela attendra mon retour a la maison

Voilà pour ce soir

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:31

Bonsoir à tous
Aujourd'hui petite avancée sur les tourelles de 152mm.
Pour les 3 cela ma pris une bonne partie de la journée car faire et défaire c'est ma devise quand ça ne me plait pas.
Les 3 volets que ma fait SERGE rende super bien.
Merci Serge
Donc place aux photos.









J'ai l'intention de motoriser les tourelles par 1 servo monter sous chaque,c'est pour cela que j'ai fait des photos avec le servo a côté.
il s'agit de micros servos et je me demande si cela suffira pour les faire tourner sachant que le poids de la tourelle présente sur la photo fait 75g et n'est pas terminer?

Vos suggestions seront les bienvenues
Merci

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:31

Bonjour a tous

Pour vous répondre, le servo représenter sur la photo a une rotation de 180°

on continu avec la suite des tourelles de 152mm et aprés je file au boulot







c'est tout pour le momment
La suite demain

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:32

Bonsoir a tous

Aller les tourelles de 152mm sont terminer,il ne reste plus qu'à faire leurs télémêtres qui vont dessus.
J'ai passer plus de temps a installer les servos plus les trappes démontable a l'aide d'aimants trouver vous allez raler sur mes paquets de feuilles a cigarettes ( c'est pas bien de fumer ) :triste: :triste: :triste:

Place aux photos


















Voilà les amis
La suite au prochain épisode

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:32

Bonjour a tous

Encore une petite avancée avant d'aller au boulot











Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:33

Bonsoir a tous

Petite avancée
les deux baignoires des tourelles de 100mm sont terminer reste la mise en peinture.

Serge j'éspère que tu n'a pas oublier de mettre la porte :mon dieu: :mon dieu: .

Place aux photos













Cela m'a pris du temps car beaucoup de petites pièces a découper,et en plus rien n'est droit,la galère quoi.
Mais je peut passer a autre chose
La peinture sera faite au moment de la pose.

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:34

Bonsoir a tous

une petite avancée qui ma pris énormément de temps,c'est à dire l'installation des 6 feux de navigation ( 3 rouges et 3 vertes ),c'est ampoules fonctionnent aussi bien en 6V qu'en 12V grace à une résistance mise en série sur la patte positive.
sur le haut du chateau avant les 2 leds (vertes ou rouges) sont montées en parallèle avec une seule résistance,et les 2 plus bas il y a une résistance pour chaque.
après j'ai fait les essais pour les projos de la cheminée et punaise ça éclaire un max.

Place aux photos













la derniere il s'agit des plateformes des tourelles de 100mm misent en peinture pour voir l'effet



pour les photos,elles sont prise sans flash pour voir les effets de lumiere
Voilà pour aujourd'hui

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:34

Bonsoir

Petite avancée aujourd'hui
Le mat de la cheminée qui ma pris une bonne partie de la journée

Place aux photos













pour pas changer je crois bien que les photos ne sont pas droite
Desoler pour le torticolis a venir

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:35

Bonsoir a tous

Petite avancée ce week-end.
J'ai mis le bébé sur la table de la salle a manger ( ma moitié ne dit rien) ouffffffff super. 👏 👏
j'ai terminer le ponçage de la coque ,reste plus qu'une couche d'apprêt a mettre et après la pose des hublots se sera la peinture.
j'ai aussi installer les servos des deux tourelles de 380mm
ensuite montage a blanc pour voir la gueule qu'il pouvais avoir et :applau: c'est chouette

Place aux photos















Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 21:59

Bonjour a tous

Petite avancée

traçage et perçage des hublots
Délimitation de la ligne d'eau
et ensuite pose des hublots pour l'instant je n'ai fait qu'une moitié

Place aux photos









Voilà pour le moment

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par papi45 le Lun 11 Déc - 22:00

Bonsoir a tous

Ca y est tous les hublots sont poser et en plus ils sont résiner de l'intérieur pour l'étanchéité.
Dés que le temps le permettra je passerais a la peinture

Et comme Serge ma modifier les supports pour les moteurs je vais attaquer leurs fixations en prenant exemple sur ce qu'il a fait ( Merci Serge ).
En plus il m'a fait les fusées de sorties d'arbre,c'est du travail de ouf,je posterais des photos de ses réalisation demain

Place aux photos





Voilà pour ce soir

Amitiés
Eric
avatar
papi45

Messages : 253
Date d'inscription : 12/11/2017
Age : 55

Revenir en haut Aller en bas

Re: Richelieu au 1/100 version 1945

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
