Message par le mousse le Ven 17 Nov 2017 - 17:18

voila la machine en cours de montage

le Richelieu au 1/100 le mousse Pb160010
le Richelieu au 1/100 le mousse Pb160011

la modif sur le Z impression a la 3D des deux pièces blanche perçage de la platine support de la fraise cette modif pour éviter l'effet balançoire d'avant en arrière

le Richelieu au 1/100 le mousse Pb170010
le Richelieu au 1/100 le mousse Pb170110

un écrou contre écrou pour atténué le poids sur les roulement du moteur pas a pas et l’étirement du coupleur tige fileté

le Richelieu au 1/100 le mousse Pb170111

il reste a tiré les fils les passés dans la chaîne faite maison puis l'électronique . j'espère finir avant la fin de l'année

cordialement a tous

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par Patrick82 le Ven 17 Nov 2017 - 18:39

Salut le mousse,

Je ne suis pas certain que tu ai posté au bon endroit...

A bientôt
Patrick
Patrick82
Patrick82

Date d'inscription : 14/11/2017
Age : 36

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Mar 26 Déc 2017 - 18:28

bonjour a tous

voila après de long mois d'étude d'assamblage et d'essaie plus ou moins heureux, la machine est fini et première plaque débitée sans incident
le Richelieu au 1/100 le mousse Pc260110

avant cette première plaque j'ai débité une pièce teste le résultat ma encourager a faire cette plaque, les tolérances obtenue sont de -0,04 mm et + 0,01 mm

donc demain je vais vérifier les cotes des pièces de cette plaque qui devrais être en principe être dans la même ligné que la première pièce.

donc je suis content de pouvoir commencé le Richelieu.

je précise que je ne suis pas contre les outils traditionnel et je garde précieusement ceux que je possède, mais les nouvelle technologie nous apportes un peut plus de précisions comme la photo-découpe qui pour tant n'est pas si nouvelle que ça.

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par grovevel le Mar 26 Déc 2017 - 20:11

Ca y est un nouveau Richelieu est en train de naitre.
Bienvenue au club.
Pierre.
cool
grovevel
grovevel

Date d'inscription : 12/11/2017
Age : 61

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Mar 6 Fév 2018 - 11:21

bonjour a tous

après pas mal de périple avec la mise au point de la cnc celle-ci est opérationnel, j'ai donc commencé a débité quelques couples , mais voila qu’après les problèmes de la cnc c'est moi qui tombe quelque peut en rade une semaine d’hôpital j'espere que le reste de 2018 sera mieux que le début.

je posterais des photos quand la forme sera revenue

merci Pierre

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par grovevel le Mar 6 Fév 2018 - 16:05

Pas de quoi Stéphane.
Repose toi bien.
grovevel
grovevel

Date d'inscription : 12/11/2017
Age : 61

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Jeu 8 Fév 2018 - 17:24

bonjour a tous

voila les première photos couple en contre plaque du 8 mm

le Richelieu au 1/100 le mousse P2080110

le passage des arbres sont déjà repéré

le Richelieu au 1/100 le mousse P2080111


l'étambeau aussi débite a la cn plus les intercalaires

le Richelieu au 1/100 le mousse P2080112


tout ceci est monté a blanc pour le moment il me reste que 3 couples a débité

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Lun 12 Fév 2018 - 16:51

allez les couples fini

le Richelieu au 1/100 le mousse P2110010

est maintenant sa colle

le Richelieu au 1/100 le mousse P2120110

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par grovevel le Mer 14 Fév 2018 - 17:01

utilise de la colle "drom".
car la colle "drom"adhère.
rire1 rire1 rire1 rire1 rire1 mdr mdr mdr cool
grovevel
grovevel

Date d'inscription : 12/11/2017
Age : 61

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Dim 25 Mar 2018 - 19:37

bonjour

quelque photos
le Richelieu au 1/100 le mousse P3250112

le Richelieu au 1/100 le mousse P3250113

voila la coque avance doucement mais surement

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Ven 30 Mar 2018 - 8:54

bonjour a tous

voila le nouveau venue dans l'atelier, qui devrai me permettre de faire de belle pièces pour le richelieu
le Richelieu au 1/100 le mousse P3280113

a bientot

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par grovevel le Ven 30 Mar 2018 - 9:10

C'est quoi ????? une fraiseuse a rotation centrale numérisée ????.
:a5: :a5: :c4: :d6: :d1: :d1: :d1: :d1: :d1: :d1:
grovevel
grovevel

Date d'inscription : 12/11/2017
Age : 61

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Ven 30 Mar 2018 - 9:16

bonjour votre majesté king

non il n'est pas numérisé, j'aurais bien aimé mais mon porte feuille ne pouvais pas suivre

génial

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Sam 26 Mai 2018 - 17:31

bonjour a tous

après une longue absence du a l'organisation de notre deuxième salon qui a compté 800 entrés, et la semaine suivant la réalisation de la cnc de "grovevel " identique a la mienne, je me suis remis sur le rich fin des découpe des piéces de la coque.
dessin des pièces du château car comme je l'est montré a pierre les plans papier son loin d'être parfait, donc redessiné avec l'informatique puis envoyé a la cnc

le pointage de 5/10 mm a droite du trou de 5 mm est réalisé avec la cnc me permet de tracé l'axe de la piéce
le Richelieu au 1/100 le mousse P1010117
l'axe tracé
le Richelieu au 1/100 le mousse P1010118
les pièces sont assemble avec des tubes de 5 mm qui centre le tout
le Richelieu au 1/100 le mousse P1010119
bien sur la passerelle n° 2 du plan polonais sera de 1 mm et non de 5 mm comme sur la photo

voila pour aujourd'hui

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par grovevel le Sam 26 Mai 2018 - 20:30

Y a pas trop d'air entre tes pièces ?????
ça va te coûter cher en mastic.
:a6: :a8: :a5:
NAAAAANNNNN je déconne, les pièces sont superbes.
A +.
Pierre.
grovevel
grovevel

Date d'inscription : 12/11/2017
Age : 61

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Lun 28 Mai 2018 - 11:41

bonjour
je continue a monté le château, pour le moment découpes des passerelles puis calle d'épaisseur, et pour finir les cloison en contre-plaqué de 3/10

le Richelieu au 1/100 le mousse P1010120

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Ven 1 Juin 2018 - 5:53

bonjour a tous

voila déjà pas mal de temps que je me demande a quoi peuvent servir ces fanaux tri-couleur me semble t'il rouge vert et blanc;
le Richelieu au 1/100 le mousse A0586511
le Richelieu au 1/100 le mousse Richel12

je suis perplexe ces fanaux sont t'il des niveau d'alerte, de navigation, ou autres

MERCI

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par pif le Ven 1 Juin 2018 - 7:43

coucou Bien l'bonjour;
Ne serait-il pas des feux utilisés pour le transfert à la mer de carburant en bord à bord ?
pif
pif

Date d'inscription : 18/05/2018
Age : 69

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Ven 1 Juin 2018 - 8:28

bonjour pif

je ne sais pas, mais c'est une piste que je vais exploré

merci pour cette piste

cordialement stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par JPA le Ven 1 Juin 2018 - 10:09

hello
Je ne pense pas que ce soient des feux de navigation qui sont soit des feux à secteur (ce qui n'a pas l'air d'être le cas) soit des feux visibles sur tout l'horizon (ce qui n'est pas le cas non plus). Je pencherais plutôt pour une signalétique d'alerte ou d'alarme mais je ne suis pas un spécialiste de ce genre de navire. Peut-être que Xtian pourrait nous en dire plus.
JPA
JPA

Date d'inscription : 16/11/2017
Age : 67

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Mer 4 Juil 2018 - 12:34

bonjour a tous

merci a ceux qui on apporté une rèponce sur les fanaux explique plus haut mais je n'est aucune certitude, si il y en a qui peuvent éclairé ma lanterne  :a2:  lol!

après pas mal de boulots pour le club je prend un peut de temps pour avancé sur la coque, l'étrave je souhaite la faire en dur, j'ai débité un barre de samba de 26 mm, puis j'ai assemblé ceux-ci pour en faire des blocs,

le Richelieu au 1/100 le mousse P6280015
le Richelieu au 1/100 le mousse P6280014
le Richelieu au 1/100 le mousse P6280016

la suite avant la fin de semaine

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par papi45 le Mer 4 Juil 2018 - 19:50

Bonsoir Stéphane

Ton travail est superbe
Tu a du ponçage en perspective mais il va bien rendre

Je te suis installé a côté du mien ( car il faut que je continu quand même )

Amitiés
Eric
papi45
papi45

Date d'inscription : 12/11/2017
Age : 56

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Jeu 5 Juil 2018 - 4:57

bonjour a tous

merci Eric , avant de poncé quelques coupe a la scie a chantournée, puis quelques coups de lime analogique et pas mal de poussière je pense que je vais donné ces coup de lime dehors

place aux photos

le Richelieu au 1/100 le mousse P7040018
le Richelieu au 1/100 le mousse P7040016

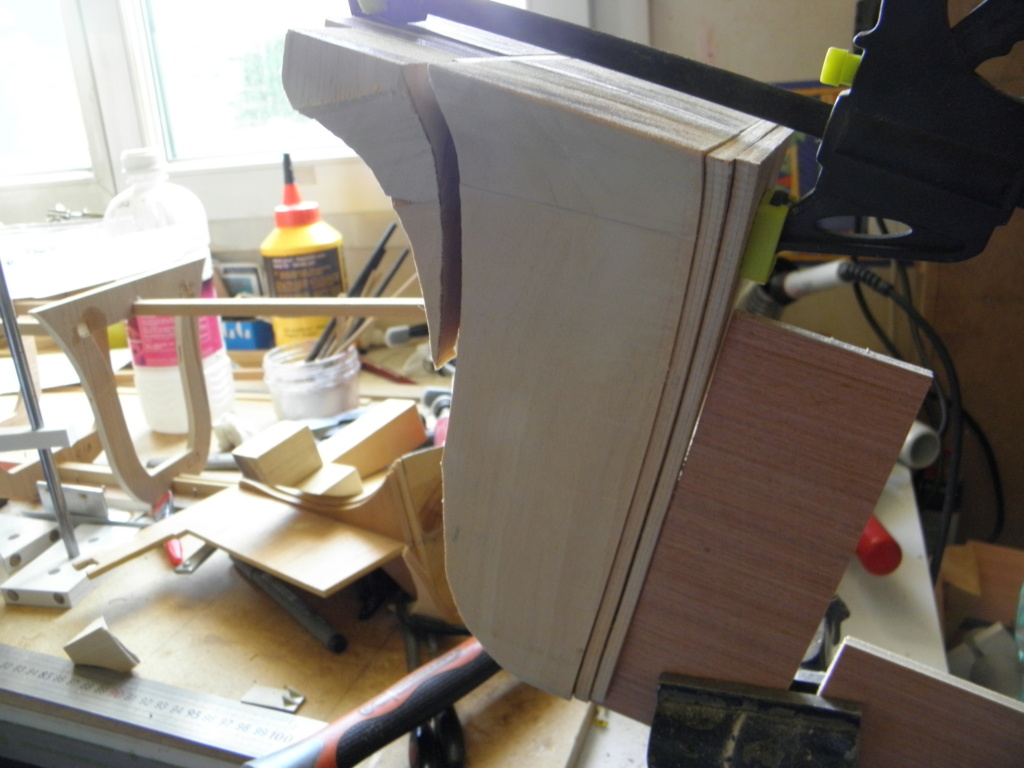

le Richelieu au 1/100 le mousse P7040017

hier soir de violant orage avec de la grêle donc nettoyage des feuilles et branche d'arbres dans le jardin, aujourd'hui donc petit retard pour les coups de lime

cordialement

stephane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par le mousse le Jeu 26 Juil 2018 - 8:14

bonjour

je ne sais pas s'il y a encore quelqu'un sur se forum, car pas de réponse aux post, ou alors si se post n'intéresse personne je n'y mettrais plus rien, comme d’habitude je suis franc et sincère et je dit se que je pense cela peut déplaire, je suis parti du bleu pour ces raisons, et je m'aime pas perdre mon temps, il y en a un qui sait sur se forum, et les adhérents de mon club, que je me donne a fond pour faire que le modélisme naval se développe, hors mis ce coups de gueule j'avance.

l'étrave a avancer, la lime analogique avec manche en bois a chauffé, pour la mise en forme j'ai du me mettre dehors car beaucoup de poussière mais le résultat me semble pas mal.
place aux photos

le Richelieu au 1/100 le mousse P7250012
le Richelieu au 1/100 le mousse P7250013

cordialement

stepphane

le mousse

Date d'inscription : 15/11/2017
Age : 64

Revenir en haut Aller en bas

le Richelieu au 1/100 le mousse Empty Re: le Richelieu au 1/100 le mousse

Message par serge34 le Jeu 26 Juil 2018 - 9:36

hello

bonjour le mousse
ce n'est pas pars que on ne répond pas que l'on ne lit pas et je peut te dire que je suit cette construction
merci de tenir informé de l'avancement**

et puis l'été les gens sont aussi un peut en vacance en famille pas toujours le temps pour le restes

génial
serge34
serge34

Date d'inscription : 11/11/2017
Age : 57
