Triple expension Reeves
bonsoir a tous
Je vais essayer de vous présenter pas a pas, la machine que je suis en train de construire.
Kbio, me donnera un coup de main si j'en ai besoin, car, je suis sur trois projets en même temps .
Un Marcher de chez Reeves, une machine a balancier que j'ai commencé a dessiner .
Oui , il faut que je vous dise, je redessine systématiquement ce que je construis, ou, que je dessine tout cour
ce que je fais . Comme cela je peux modifier a ma convenance, l'échelle ou les cotes anglaises en métrique .
Le triple expansion est une belle machine , peut être un peu compliqué on verra bien , je le fais a partir des plans
OB bolton revisités par JP Bertinat.
Les mensurations de la machine 260mm de long 170mmde large 230 de haut, il est donné pour 10.5kg avec le kit fonte.
le mien sera un peut plus lège, car il y sera en alu et laiton .Je crois que j'ai fait le tour .
Si vous avez des questions, j'essayerai d'y répondre .

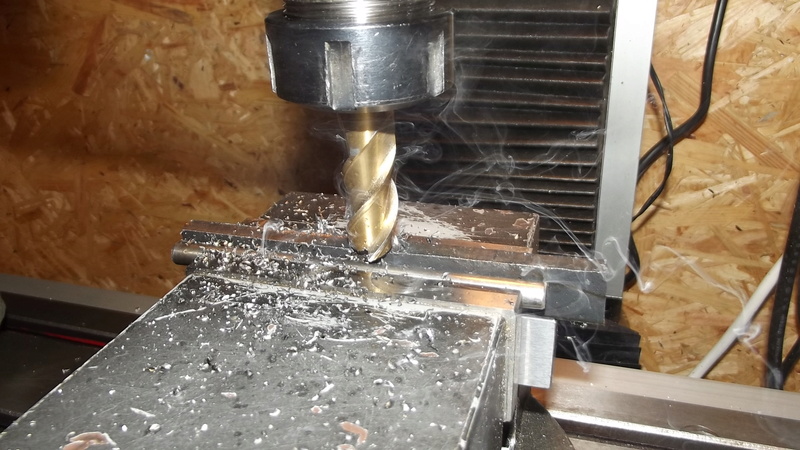

La base de la machine est en alu, je l'ai usiné avec une fraiseuse traditionnel, cela n'a pas ete trop compliqué, par contre
les copeaux
Je vais essayer de vous présenter pas a pas, la machine que je suis en train de construire.
Kbio, me donnera un coup de main si j'en ai besoin, car, je suis sur trois projets en même temps .
Un Marcher de chez Reeves, une machine a balancier que j'ai commencé a dessiner .
Oui , il faut que je vous dise, je redessine systématiquement ce que je construis, ou, que je dessine tout cour
ce que je fais . Comme cela je peux modifier a ma convenance, l'échelle ou les cotes anglaises en métrique .
Le triple expansion est une belle machine , peut être un peu compliqué on verra bien , je le fais a partir des plans
OB bolton revisités par JP Bertinat.
Les mensurations de la machine 260mm de long 170mmde large 230 de haut, il est donné pour 10.5kg avec le kit fonte.
le mien sera un peut plus lège, car il y sera en alu et laiton .Je crois que j'ai fait le tour .
Si vous avez des questions, j'essayerai d'y répondre .
La base de la machine est en alu, je l'ai usiné avec une fraiseuse traditionnel, cela n'a pas ete trop compliqué, par contre
les copeaux
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Ah !! voilà donc l'explication de la recherche de bloc d'alu de la morue du nord !!! Que de copeaux ! j'espère que tu les revends au ferrailleur.
En tout cas, très beau travail !
Par contre, je serai bien preneur d'une vue du plan ou de la machine finie pour me faire une idée de à quoi ça ressemble ;-)
En tout cas, très beau travail !
Par contre, je serai bien preneur d'une vue du plan ou de la machine finie pour me faire une idée de à quoi ça ressemble ;-)
Patrick82- Date d'inscription : 14/11/2017
Age : 42
Re: Triple expension Reeves
Voila la base est terminée ,
je vous mets la derniere photo a une taille inférieure pour voir, car je les trouves un peu grande
je vous mets la derniere photo a une taille inférieure pour voir, car je les trouves un peu grande
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Oui, désolé j'aurai du y penser ,merci pour me le rappeler Patrick82
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Salut les Amis
Ah!! Vache, Ouai, là, ça claque ...
Vivement la suite, bon usinage ...
A plus
philbobo a écrit:
Ah!! Vache, Ouai, là, ça claque ...
Vivement la suite, bon usinage ...
A plus
Calor- Date d'inscription : 15/11/2017
Age : 61
Re: Triple expension Reeves
Graine au vent, n'hésite pas a me reprendre, si tu voix que je dis des bêtises .
Oui, il faut que vous sachiez que c'est un peut Graine au Vent qui m'a mis le pied
a l'étrier de la vapeur, pour la construction, car, a force de voir les machines qu'il construit
j'avais les yeux pleins d'Etoiles .
Philbobo
Oui, il faut que vous sachiez que c'est un peut Graine au Vent qui m'a mis le pied
a l'étrier de la vapeur, pour la construction, car, a force de voir les machines qu'il construit
j'avais les yeux pleins d'Etoiles .
Philbobo
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Aïe! Aïe!Aïe! Sacré boulot!
Plus d'un tourneur va avoir une érection en voyant cette splendide machine !
Bonne soirée.
Plus d'un tourneur va avoir une érection en voyant cette splendide machine !
Bonne soirée.
KBIO- Date d'inscription : 13/11/2017
Age : 23
Re: Triple expension Reeves
Dis- donc KBIO, C'est-y que ta présence sur ce nouveau forum t'a fait sérieusement rajeunir ???... 16 ans, mon œil !
Sur cette aparté très matinal, je te dis Kenavo, mon Ami !...
Shadok17.
Sur cette aparté très matinal, je te dis Kenavo, mon Ami !...
Shadok17.
Shadok17- Date d'inscription : 14/11/2017
Age : 78
Re: Triple expension Reeves
C'est vraiment une belle pièce ! J'aime bien l'idée des personnages qui donnent une bonne idée de la taille du moteur en "vrai"
Peut - être que ce serait l'occasion de placer un sujet dans le catalogue de la vapeur en donnant les caractéristiques du moteur et son utilisation dans le réel ?
A++
Patrick
Peut - être que ce serait l'occasion de placer un sujet dans le catalogue de la vapeur en donnant les caractéristiques du moteur et son utilisation dans le réel ?
A++
Patrick
Patrick82- Date d'inscription : 14/11/2017
Age : 42
Re: Triple expension Reeves
Salut!
Petit retour en arrière!
Bonne journée.
Pour info, j'aurais toujours 16 ans = adolescent attardé mais plein d'avenir! J'attends! LOL!
Le travail du weekend entre deux tours de l'ile de Bréhat ........ à la nage !
Si vous avez des questions, n'hesitez pas ! Le marin sait écrire!
Bonne journée.
Les ormeaux sont dans le panier et le retour au boulot est plus agréable.
Fabrication des paliers et du vilebrequin:
Cordialement.
Bonjour!
La retraite, il n'y a que ça de vrai pour faire du bon travail!!
Bone journée.
(sauf si il y a un os)
Hello!
Des nouvelles de l'Ouest.
"Voici les dernières photos de la base, elle est fini ,j’ai aussi fait le volant moteur .
Maintenant je vais continuer a dessiner les cylindres et les montants porteurs.
Et aussi, les pièces que je vais faire avec la fraiseuse numérique .
Donc il va y avoir un petit moment de flottement, car il y a aussi le jardin a s’occuper"
Hello!
Petite pose ! Fabrication du socle.
Bye!
Hello!
Et voilà le travail! Fabrication du condenseur.
Bonne journée.
re moi
JPA ,( La vapeur qui entre dans le condenseur d'une turbomachine est à 50/60° C) je pensais plus .
Il est vrai, que je n'ai fait de la vapeur que le temps d'une affectation, et ensuite je me suis spécialisé sur les machines diesel. Bien sur les températures des gaz d'echappement peuvent monter très haut en fonction des moteurs .
(La question de la dilatation ne se pose pas, en cours de fonctionnement, pour de petites machines modèles réduits, mais en cours de construction quand tu vas chauffer tes tubes pour les souder.
Ils vont se rétreindre immanquablement quand ils vont reprendre une température "normale". ;-))
Tu as tout a fait raison , et c'est la qu'est mon souci .
Je pense mettre les deux collerettes et les fixer en place avec des vis et de la pâte spéciale haute température (il y en a 18 de chaque coté) et souder a l'étain, je verrai bien .
Je ferai un test a 500g de pression pour voir si il y a des fuites.
C' est marrant, la construction du condenseur me plaisait bien mais, plus j'avance et plus je me dis que ce n'est pas si facile que cela .
Hello!
Philippe a avancé (un peu) :
En fait c'est la machine qui fait le tarvail pendant que Monsieur regarde.
Petit retour en arrière!
Bonne journée.
Pour info, j'aurais toujours 16 ans = adolescent attardé mais plein d'avenir! J'attends! LOL!
Le travail du weekend entre deux tours de l'ile de Bréhat ........ à la nage !
Si vous avez des questions, n'hesitez pas ! Le marin sait écrire!
Bonne journée.
Les ormeaux sont dans le panier et le retour au boulot est plus agréable.
Fabrication des paliers et du vilebrequin:
Cordialement.
Bonjour!
La retraite, il n'y a que ça de vrai pour faire du bon travail!!
Bone journée.
(sauf si il y a un os)
Hello!
Des nouvelles de l'Ouest.
"Voici les dernières photos de la base, elle est fini ,j’ai aussi fait le volant moteur .
Maintenant je vais continuer a dessiner les cylindres et les montants porteurs.
Et aussi, les pièces que je vais faire avec la fraiseuse numérique .
Donc il va y avoir un petit moment de flottement, car il y a aussi le jardin a s’occuper"
Hello!
Petite pose ! Fabrication du socle.
Bye!
Hello!
Et voilà le travail! Fabrication du condenseur.
Bonne journée.
re moi
JPA ,( La vapeur qui entre dans le condenseur d'une turbomachine est à 50/60° C) je pensais plus .
Il est vrai, que je n'ai fait de la vapeur que le temps d'une affectation, et ensuite je me suis spécialisé sur les machines diesel. Bien sur les températures des gaz d'echappement peuvent monter très haut en fonction des moteurs .
(La question de la dilatation ne se pose pas, en cours de fonctionnement, pour de petites machines modèles réduits, mais en cours de construction quand tu vas chauffer tes tubes pour les souder.
Ils vont se rétreindre immanquablement quand ils vont reprendre une température "normale". ;-))
Tu as tout a fait raison , et c'est la qu'est mon souci .
Je pense mettre les deux collerettes et les fixer en place avec des vis et de la pâte spéciale haute température (il y en a 18 de chaque coté) et souder a l'étain, je verrai bien .
Je ferai un test a 500g de pression pour voir si il y a des fuites.
C' est marrant, la construction du condenseur me plaisait bien mais, plus j'avance et plus je me dis que ce n'est pas si facile que cela .
Hello!
Philippe a avancé (un peu) :
En fait c'est la machine qui fait le tarvail pendant que Monsieur regarde.
Dernière édition par KBIO le Ven 17 Nov 2017 - 14:42, édité 1 fois
KBIO- Date d'inscription : 13/11/2017
Age : 23
Re: Triple expension Reeves
Bonjour à tous,
Rien à dire, c'est tout simplement magnifique. Faut une grande précision dans l'assemblage de l'arbre manivelle pour arriver à ce stade. BRAVO
tu sais Philippe, je n'usine plus maintenant ou très peu, c'est à mon tour de regarder ton travail avec beaucoup d'admiration.
cordialement,
graine au vent
Rien à dire, c'est tout simplement magnifique. Faut une grande précision dans l'assemblage de l'arbre manivelle pour arriver à ce stade. BRAVO
tu sais Philippe, je n'usine plus maintenant ou très peu, c'est à mon tour de regarder ton travail avec beaucoup d'admiration.
cordialement,
graine au vent
graine au vent- Date d'inscription : 13/11/2017
Age : 85
Re: Triple expension Reeves
Bonjour a tous
bonjour Graine au vent , je te remercie de tes compliments ,cela me touche .
Pour l'arbre manivelle, j'ai eu de la chance tout s'est bien passé ,j'ai pris mon temps (j'ai pris beaucoup de soins a régler mes machines aussi )
Au montage, je ne m'attendais pas a un si bon résultat, car il y a quand même 13 pièces .
Le prochain , j'essayerai de le faire dans la masse (je n'ai jamais encore essayé) il y a un début a tout .
G au V .Tu n'usines plus, parce que tu n'en as pas l'occasion mais cela reviendra .
Merci Yves, pour le coup de main .
Bon, je vais m'y remettre
Je suis sur les colonnes support cylindres , par contre là ce n'est pas de la tarte ,car contrairement au kit où elles sont dans la masse ,
moi, je les fais en mécano soudé, je ne choisis pas la facilitée, mais il faut bien tenter .
J'ai aussi dégrossi les blocs cylindres ,et les boites à vapeur, mais je reviendrai dessus plus tard.
les colonnes, je me suis aidé de la fraiseuse numérique, et là, je dois dire que c'est top ,en plus, j'apprends a m'en servir, je l'ai depuis 1an et demi
mais, je n'ai pas eu encore l'occasion de beaucoup travailler avec .
La, j'aurai besoin de conseils , je sais que parmi vous il y a des spécialistes, Patrick82 j'ai vu ce que tu as fait avec ton petit tour : superbe!
Bon quelques photos
bonjour Graine au vent , je te remercie de tes compliments ,cela me touche .
Pour l'arbre manivelle, j'ai eu de la chance tout s'est bien passé ,j'ai pris mon temps (j'ai pris beaucoup de soins a régler mes machines aussi )
Au montage, je ne m'attendais pas a un si bon résultat, car il y a quand même 13 pièces .
Le prochain , j'essayerai de le faire dans la masse (je n'ai jamais encore essayé) il y a un début a tout .
G au V .Tu n'usines plus, parce que tu n'en as pas l'occasion mais cela reviendra .
Merci Yves, pour le coup de main .
Bon, je vais m'y remettre
Je suis sur les colonnes support cylindres , par contre là ce n'est pas de la tarte ,car contrairement au kit où elles sont dans la masse ,
moi, je les fais en mécano soudé, je ne choisis pas la facilitée, mais il faut bien tenter .
J'ai aussi dégrossi les blocs cylindres ,et les boites à vapeur, mais je reviendrai dessus plus tard.
les colonnes, je me suis aidé de la fraiseuse numérique, et là, je dois dire que c'est top ,en plus, j'apprends a m'en servir, je l'ai depuis 1an et demi
mais, je n'ai pas eu encore l'occasion de beaucoup travailler avec .
La, j'aurai besoin de conseils , je sais que parmi vous il y a des spécialistes, Patrick82 j'ai vu ce que tu as fait avec ton petit tour : superbe!
Bon quelques photos
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
philbobo a écrit:
La, j'aurai besoin de conseils , je sais que parmi vous il y a des spécialistes, Patrick82 j'ai vu ce que tu as fait avec ton petit tour : superbe!
Pas de problème, tu peux ouvrir un sujet concernant ta fraiseuse Cnc dans la rubrique adaptée.
A bientôt
Patrick
Patrick82- Date d'inscription : 14/11/2017
Age : 42
Re: Triple expension Reeves
Bonsoir a tous
juste un petit mot , vous avez du remarquer que ces derniers temps cela n'avançait pas beaucoup , la raison est
simple, j'ai deux pannes a résoudre, sur mes deux fraiseuses .
La cnc a quelques problèmes ,et la fraiseuse traditionnel elle, a cramé une carte électronique
quand ca ne veux pas !!!!!!!!!!
bonne soirée
philbobo
juste un petit mot , vous avez du remarquer que ces derniers temps cela n'avançait pas beaucoup , la raison est
simple, j'ai deux pannes a résoudre, sur mes deux fraiseuses .
La cnc a quelques problèmes ,et la fraiseuse traditionnel elle, a cramé une carte électronique
quand ca ne veux pas !!!!!!!!!!
bonne soirée
philbobo
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Hello!
Je trouvais bizarre aussi que depuis un moment , tu ne ....ramenais pas ta fraise!
Bon courage!!!
Je trouvais bizarre aussi que depuis un moment , tu ne ....ramenais pas ta fraise!
Bon courage!!!
KBIO- Date d'inscription : 13/11/2017
Age : 23
Re: Triple expension Reeves
philbobo a écrit:et la fraiseuse traditionnel elle, a cramé une carte électronique
Comment ça ?? une fraiseuse conventionnelle avec une carte électronique ??? C'est pour gérer quoi ? Fais nous une photo qu'on voie la bête (de la carte pas des morpions de Kbio hein ?? )
A++
Patrick
Patrick82- Date d'inscription : 14/11/2017
Age : 42
Re: Triple expension Reeves
Bonjour a tous
Bonjour Patrick, oui c'est la carte de l'avance auto du x , elle avait déjà eu des soucis il y a quelques temps ,mais la elle a fumé.
La partie mécanique est bonne ainsi que le moteur , j'ai un beauf qui s'y connait en electronique mais il n'a pas l'air emballé pour m'aider.
C'est une avance de chez Tech machine, je leur ai écrit pour une nouvelle: c'est 350 euro HT
Je ne sais pas encore comment je vais faire ,(j'ai essayé de la faire fonctionner avec mon alim de labo, mais elle ne va que
jusqu'à 32volts et ce n'est pas assez )la table se déplace lentement .
Je m'occupe de la cn et après je verrai .
a+
Philbobo
Bonjour Patrick, oui c'est la carte de l'avance auto du x , elle avait déjà eu des soucis il y a quelques temps ,mais la elle a fumé.
La partie mécanique est bonne ainsi que le moteur , j'ai un beauf qui s'y connait en electronique mais il n'a pas l'air emballé pour m'aider.
C'est une avance de chez Tech machine, je leur ai écrit pour une nouvelle: c'est 350 euro HT
Je ne sais pas encore comment je vais faire ,(j'ai essayé de la faire fonctionner avec mon alim de labo, mais elle ne va que
jusqu'à 32volts et ce n'est pas assez )la table se déplace lentement .
Je m'occupe de la cn et après je verrai .
a+
Philbobo
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
Tu peux nous faire une photo de la carte électronique qui a cramé ? A priori, ce que tu nous montre là est un moteur DC avec encodeur, j'imagine que la carte dont tu parles est le driver de ce moteur.
Regarde ici :
[Vous devez être inscrit et connecté pour voir ce lien]
Ou directement chez Leadshine :
[Vous devez être inscrit et connecté pour voir ce lien]
Tiens nous au courant.
Patrick
Regarde ici :
[Vous devez être inscrit et connecté pour voir ce lien]
Ou directement chez Leadshine :
[Vous devez être inscrit et connecté pour voir ce lien]
Tiens nous au courant.
Patrick
Patrick82- Date d'inscription : 14/11/2017
Age : 42
Re: Triple expension Reeves
Désolé , je ne l'ai plus , comme je ne pouvais rien faire avec je ne l'ai pas gardée
bonne soirée
philbobo
bonne soirée
philbobo
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
hello, j'ai un ami qui a eu le même problème, conclusion ont a gardé le boitier viré le moteur , on est passé en 24 v continu avec un vario chinois, les fin de course ont été modifié , coup 80 euros!!
america12mj- Date d'inscription : 30/11/2017
Age : 63
Re: Triple expension Reeves
p'tite question,
y a t'il la même carte pour le déplacement Y
y a t'il la même carte pour le déplacement Y
graine au vent- Date d'inscription : 13/11/2017
Age : 85
Re: Triple expension Reeves
bonjour a tous
Non graine au vent, sur l'autre axe je n'ai pas de déplacement rapide, je voulais en installer un je verrai plus tard .
america12mj, je suis en train d'étudier le problème et tu as raison cela me reviendra moins cher , pour le moment
je ne trouve pas grand chose , moi j'aimerai garder le moteur excisant et trouver une alim je vais me renseigné
avec l'aide de Patrick82 car il si connaît mieux que moi sur le sujet.
a+ philbobo
Non graine au vent, sur l'autre axe je n'ai pas de déplacement rapide, je voulais en installer un je verrai plus tard .
america12mj, je suis en train d'étudier le problème et tu as raison cela me reviendra moins cher , pour le moment
je ne trouve pas grand chose , moi j'aimerai garder le moteur excisant et trouver une alim je vais me renseigné
avec l'aide de Patrick82 car il si connaît mieux que moi sur le sujet.
a+ philbobo
philbobo- Date d'inscription : 14/11/2017
Age : 67
Re: Triple expension Reeves
hello, utiliser du 160 v sur une machine ou l'on peut avoir des coulures de lubricoupe est une machine potentiellement dangeureuse!!!je ne comprend pas comment cela peut etre vendu en l'etat
america12mj- Date d'inscription : 30/11/2017
Age : 63
Les Amis du Modélisme Naval RC :: Modélisme Naval :: Les vapeurs... :: Groupes vapeurs et accessoires
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
