Torpilleur vedette

2 participants

Aller en bas

Torpilleur vedette Empty Torpilleur vedette

Message par BOBINO Sam 2 Juin 2018 - 17:57

Ce torpilleur vedette  n'est pas conforme à l'original , car , ayant eut des problèmes de stabilité sur un autre bateau j'ai décidé d'y installer 2 hélices .
Longueur  90 cm Largeur 20 cm Poids total 5,7 kg dont 3,5 pour l'ensemble machinerie démontable  tous pleins faits

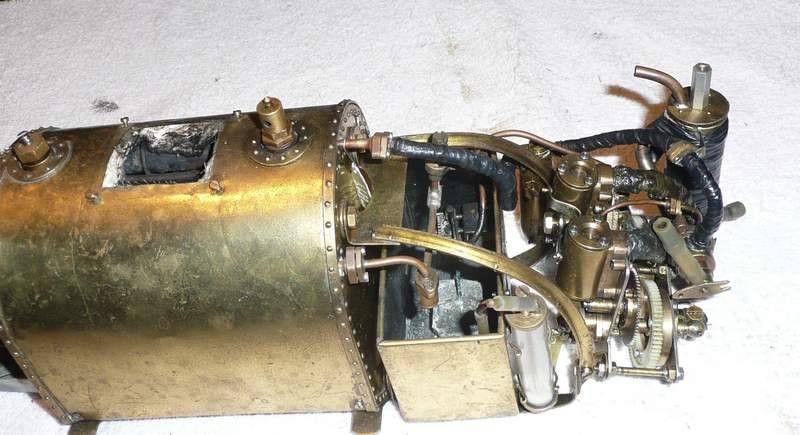

Chaudière   largeur 105mm  longueur 140mm  hauteur 125 mm   Poids sec 1415 g , eau 235cc ,  production  maxi 1500 g/h de vapeur 2,5 b eff , consommation 200g/ de butane
Machine     2   cylindres oscillants  de 2 cm3 chacun  en parallèle  , changement de marche par inversion  admission / échappement  , équipés d'une capsule  à pression (https://amis-model-naval-rc.forumactif.org/t125-moteur-a-capsule-bobino) pour ne pas  fuir sous 2,5 bar tout en démarrant à basse pression
Une pompe attelée  puise dans une bâche  de 150cc pourvue d'un antidésamorçage  pour augmenter l'autonomie.(.https://amis-model-naval-rc.forumactif.org/t583-controle-du-niveau-d-eau-dans-une-bache)
Le soutirage du butane à lieu en phase liquide  .
Le groupe de  chauffe  est constitué d'un détendeur (qui permet de régler la puissance  de chauffe ) suivi du régulateur de chauffe qui précéde la sécurité  manque d'eau  ( remise en veilleuse lorsque la pression baisse à moins de 0,5 b eff environ ) .
La liaison aux hélices se fait par des cardans maison assez grossiers  Pour la commande marche av / ar , le servo , fixé dans la coque , positionne la commande coté machine à l'aide d'une double fourche de liaison /
Torpilleur vedette Liaiso10

Salut
Torpilleur vedette Torpil11
Torpilleur vedette Torpil12
Torpilleur vedette Torpil13
Torpilleur vedette Torpil14
Torpilleur vedette Torpil10
BOBINO
BOBINO

Date d'inscription : 23/11/2017
Age : 95

Revenir en haut Aller en bas

Torpilleur vedette Empty Re: Torpilleur vedette

Message par BOBINO Lun 4 Juin 2018 - 9:30



Bonjour à tous
Précision : la liaison longue concerne le ROCHAMBEAU ( décrit sur le forum) le servo étant placé à la poupe .
BOBINO
BOBINO

Date d'inscription : 23/11/2017
Age : 95

Revenir en haut Aller en bas

Torpilleur vedette Empty Re: Torpilleur vedette

Message par JPA Lun 4 Juin 2018 - 11:42

Bonjour Bobino,
Tu as réussi l'exploit de réunir un nombre de fonctions impressionnant sous un volume réduit, bravo ! J'aime beaucoup le vaigrage et la cheminée de la chaudière en tôle rivetée. Tu dis avoir eu des problèmes de stabilité avec une seule ligne d'arbre, est-ce que le bateau avait tendance à tourner autour de l'hélice ?
