3CC de Graine au Vent.

Message par KBIO le Mar 21 Nov - 9:23

actuellement je construis une nouvelle machine pour ma petite baleinière, la 1ere une 5cc est bien trop puissante, et sa chaudière ne suis pas.

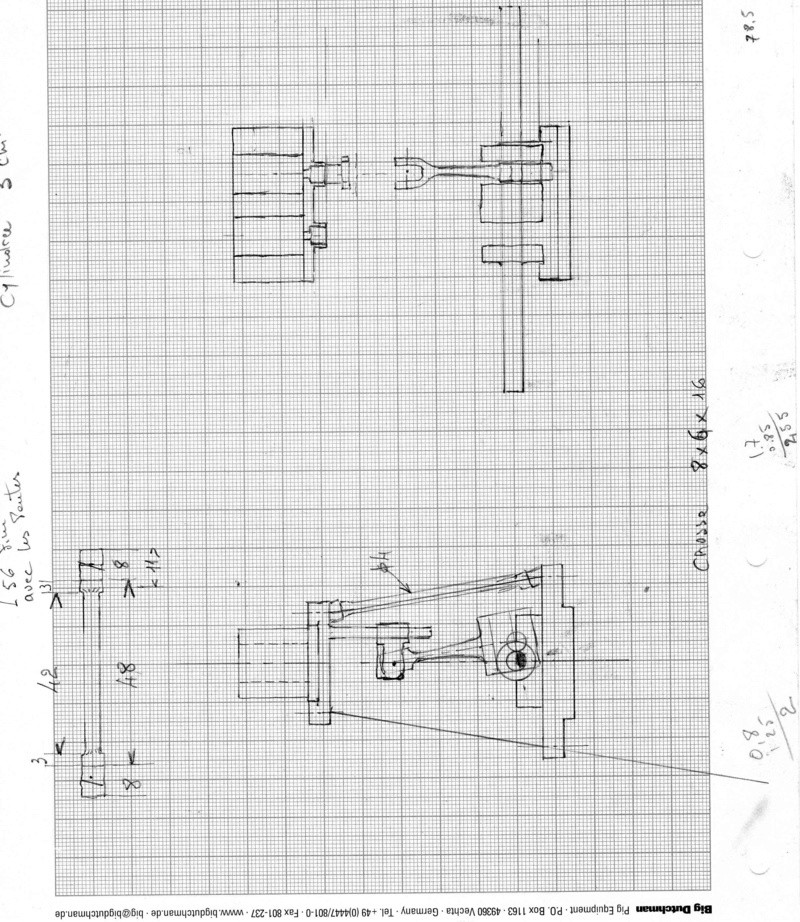

j'ai dessiné mes plans et commencé l'usinage.  la distribution est  classique type Stéphenson.
j'ai demandé à JPA de valider mon plan de distribution, et après quelques modifs, par exemple allonger au maxi la longueur des tiges des chariots d'excentrique, j'ai le feu vert, et c'est parti pour un certain temps.








J'avance un peu,  montage des bielles, des crosses, et des supports du bloc cylindre.
j'attaque le bloc cylindre sans tarder, si je peux.


c'est simple, j'ai réalisé un petit montage d'usinage au bon angle relevé sur le plan.
les colonnettes sortent de tournage ( les bouts ) à 9 m/m de diamètre , et en fraisage je passe à la cote de 6 m/m au carré.



 je viens de terminer ce petit 3 cc, me reste à le mettre dans son berceau.


  à bientôt,
GAV
